Gradateurs Sensitifs

Gradateurs sensitifs en lieu et place d'interrupteur classique

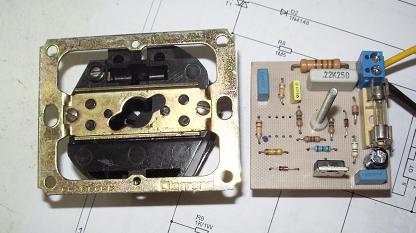

Rien d'original, vous allez me dire, mais quand un gradateur vous lâche, le magasin du coin vous taxe cinquante balles pour un modèle tout ce qu'il y a de plus basique ! Voici ce qui m'a poussé à mettre en ligne la réalisation de deux gradateurs sensitifs se logeants dans le box d'un interrupteur classique et ne présentants qu'une petite touche métalique en saillance ...

Ces gradateurs sont développés autour du circuit SLB0587 de Siemens; L'un est en composants discrets traversants, et l'autre en CMS. Tous deux ont les mêmes caractéristiques sauf l'encombrement....

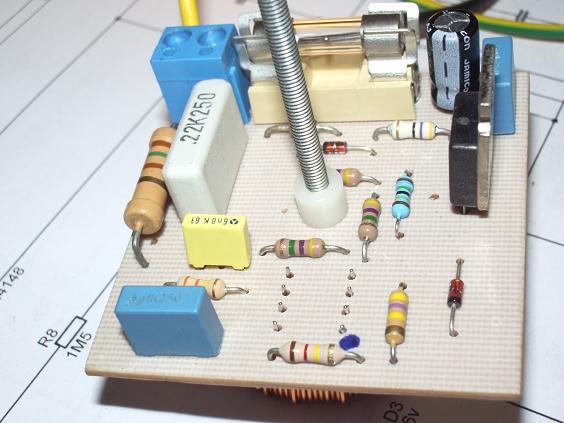

(Photo 1: Le tout sera recouvert par un cache, genre boîte de raccordement encastrée, et seule la tige filetée dépasse de maxi 1mm)

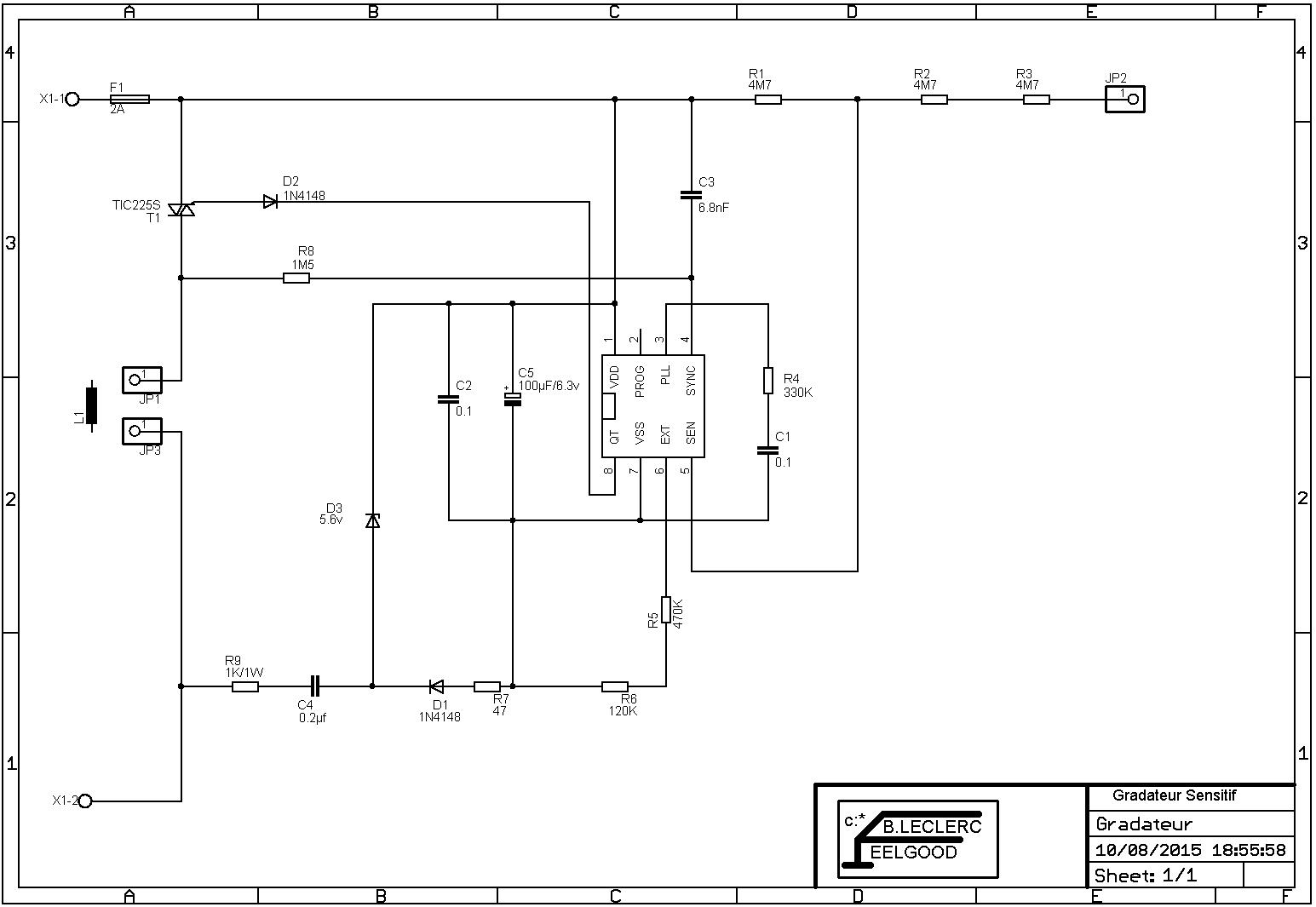

La datasheet (http://pdf.datasheetcatalog.net/datasheet2/f/0xyypqpqha9a6iafxlq6ei8cqd3y.pdf) du constructeur donne une grande quantité d'informations sur ce circuit, malheureusement en anglais, et mon seul mérite n'est que de tracer les PCBs suivant le schéma ci-dessous, graver, câbler et tester les montages après réalisation.

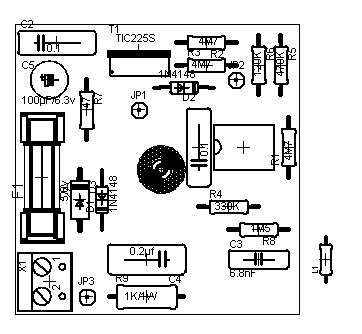

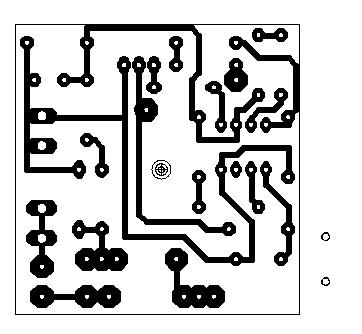

Ce qui se traduit ainsi dans le circuit imprimé avec les composants traversants:

La liste des composants :

Part Value

C1       0.1
C2       0.1
C3       6.8nF
C4       0.2µf
C5       100µF/6.3v
D1       1N4148
D2       1N4148
D3       5.6v DZener
F1       2A F
L1                      0204/7
R1       4M7
R2       4M7
R3       4M7
R4       330K
R5       470K
R6       120K
R7       47
R8       1M5
R9       1K/1W
T1       TIC225S        TO220DS      triac
U1                      SLB0587      Siemens
X1                      W237-102     con-wago

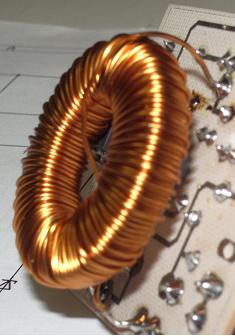

Ainsi que la présence de la self de filtrage EMI ...

Et dans le fichier .zip, toute la panoplie de fichiers pour la réalisation :

Gradateur (57.94 Ko)

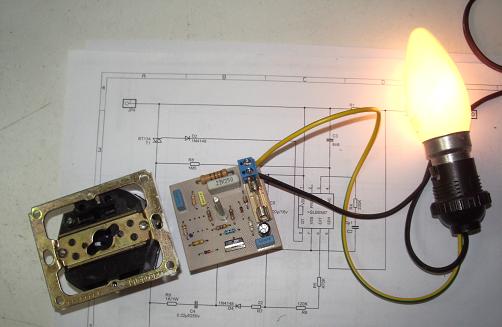

En plus, ça fonctionne ! Merveilleux, non ???

Réalisation d'un aspic !

Taratata, je ne vais pas vous donner là une recette de cuisine, mais une manière originale de mettre vos réalisations en boîtier !

Comme promis, voici le deuxième gradateur sensitif; celui réalisé avec la technologie CMS .

Le schéma de principe étant le même que celui développé plus haut, je ne le remetterai que dans le fichier zip, joint pour la reproduction .

Voici le tracé du CI et l'implantation des composants (vue de dessus) :

La liste des composants :

Part Value

C1       0µ1
C2       0µ1
C3       6n8
C4       0.22µf/250v
C5       100µ/16v
D2       1N4148
D3       5.6v           ZENER
D4       1N4148
R1       4M7
R2       4M7
R3       4M7
R4       330K
R5       470K
R6       120K
R7       22
R8       1M5
R9       1K/1W
T1       BT134 SOT82S       triac    1
U1 SLB0587SIO Siemens 1

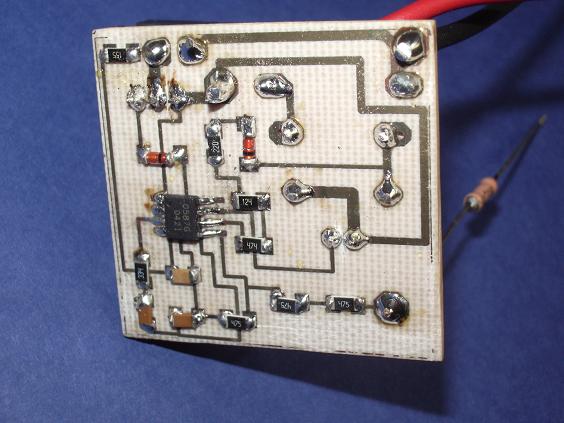

Ce qui donne ceci après câblage;

Un peu de finesse dans la soudure des CMS; Je conseil de les souder avant tout autre composant, afin de travailler à plat. Personnellement, j'étame un pad puis je pose l'élément à souder avec une brucelle et, fer à souder dans l'autre main, je refond mon étamage, puis soude les autres pattes du composant.

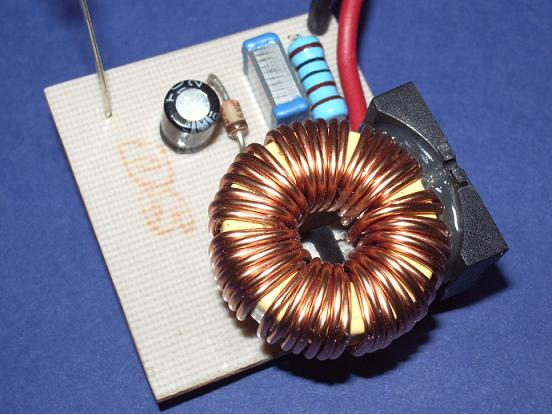

Pour la partie puissance, les composants sont traversants, et montés à la fin; On remarque la self de choc sur son tore de ferrite ... Ca existe aussi en plus petit !

Pour la réalisation:

L'ensemble des fichiers pour la reproduction, sont dans le zip ci-dessous.

Gradateur1 (57.89 Ko)

L'inclusion:

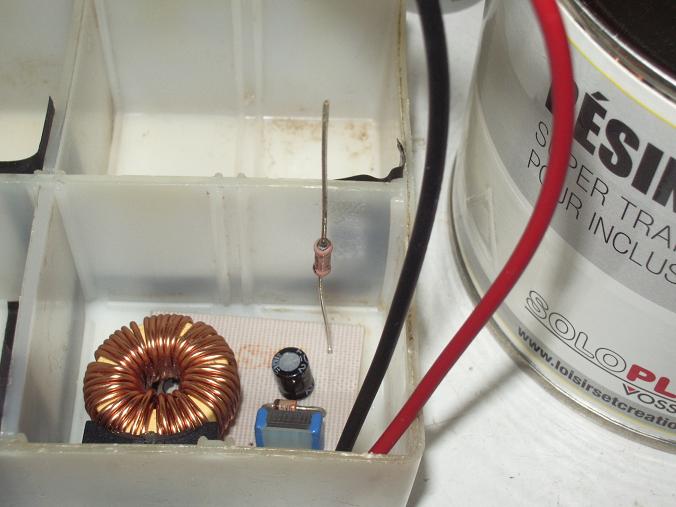

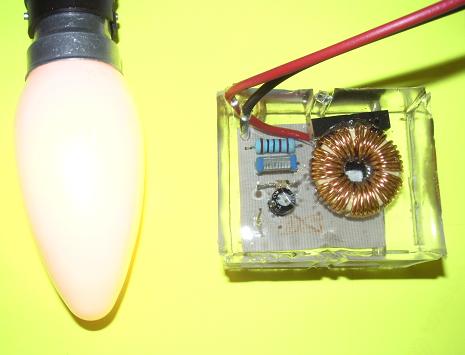

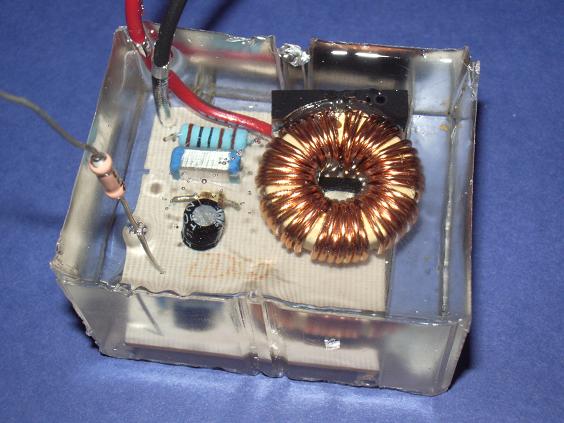

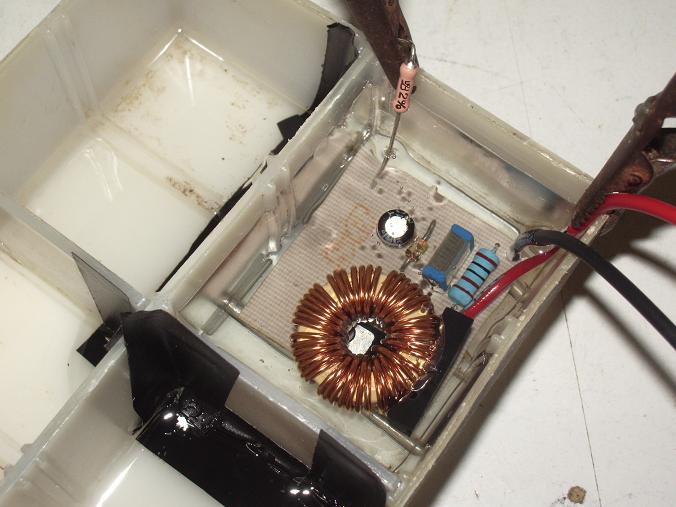

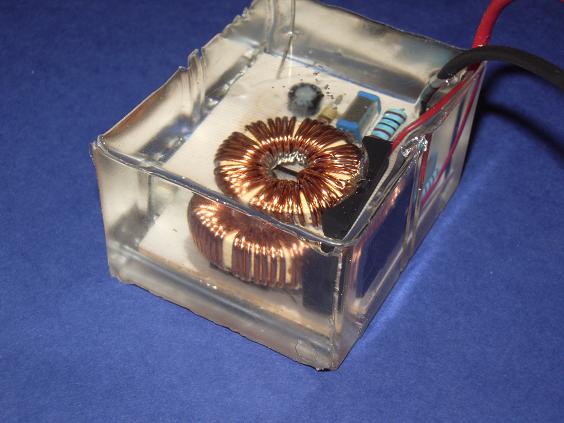

Exceptionnellement, j'ai utilisé une résine transparente pour l'aspect, mais d'habitude je prend une résine industrielle, beaucoup moins chère, mais plus opaque. Je place le montage dans un récipient permettant un démoulage facile et ajuste l'ensemble pour qu'aucune partie n'affleure le bord.

Attention lors de la préparation de la résine: Trop de catalyseur rend la résine cassante lors de la polymérisation, avec des fissures, un plus grand échauffement qui peut occasionner des casses de composants et de circuit imprimé, voir le déformer. Bien mélanger la résine et le durcisseur avant la coulée, puis verser lentement jusqu'a la recouverture complète, et même plus, de la partie la plus haute....
