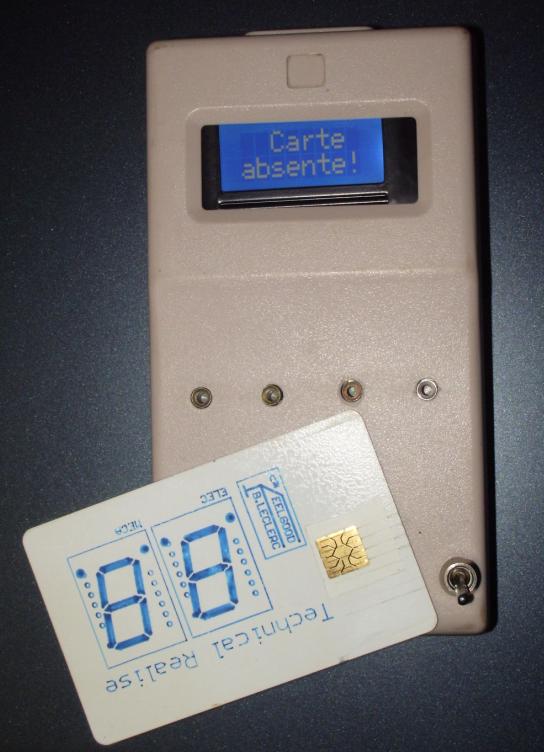

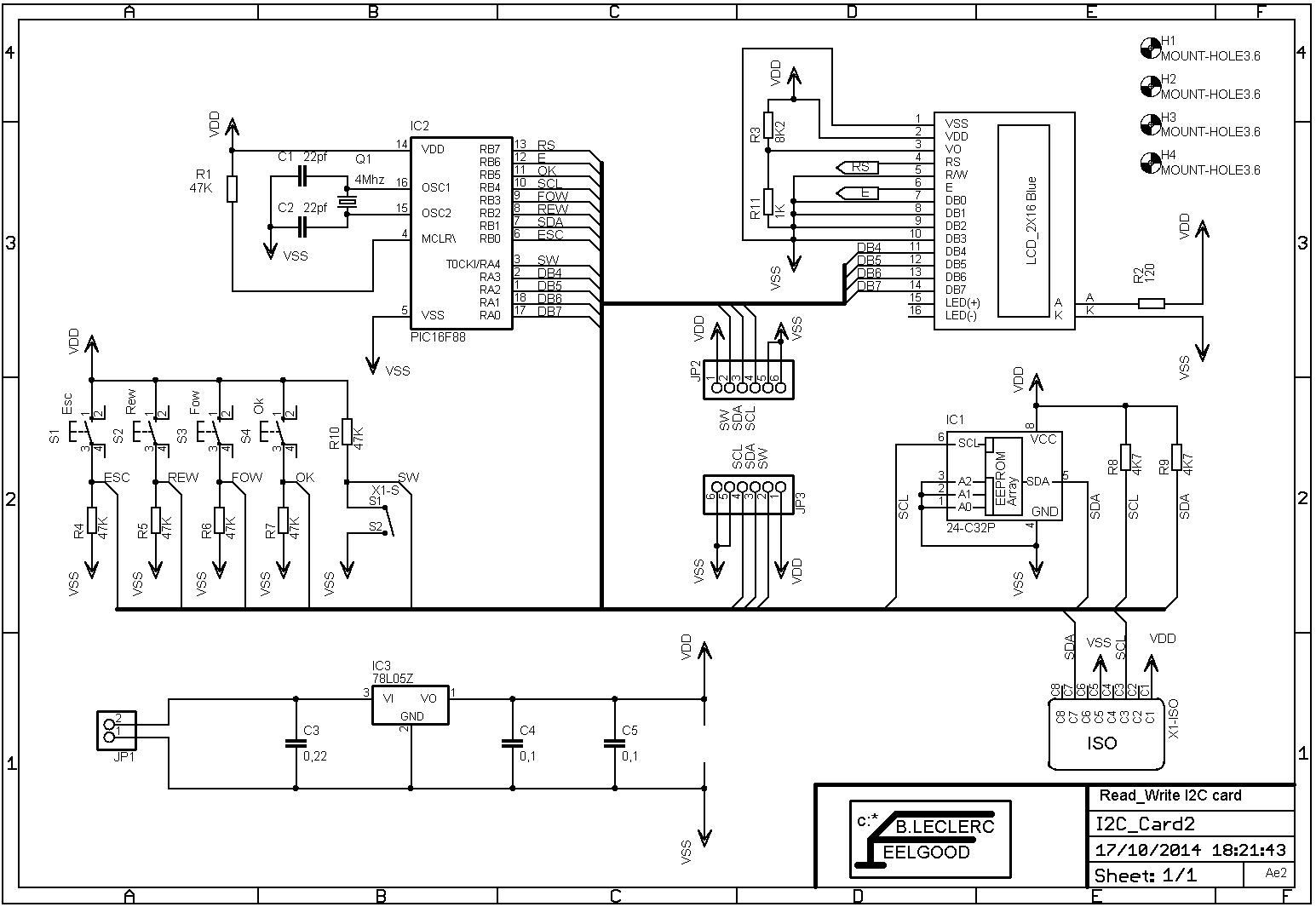

Le schéma:

Le coeur du montage est un PIC16F88 cadencé par un quartz de 4Mhz, et alimenté, comme tout le reste, par une tension unique de 5 volt issue d'un régulateur intégré. Les gestion de l'afficheur, du support de carte et des boutons lui sont confiées, ainsi qu'en option, une EEPROM série au cas où l'on souhaite stocker des données transitoires.

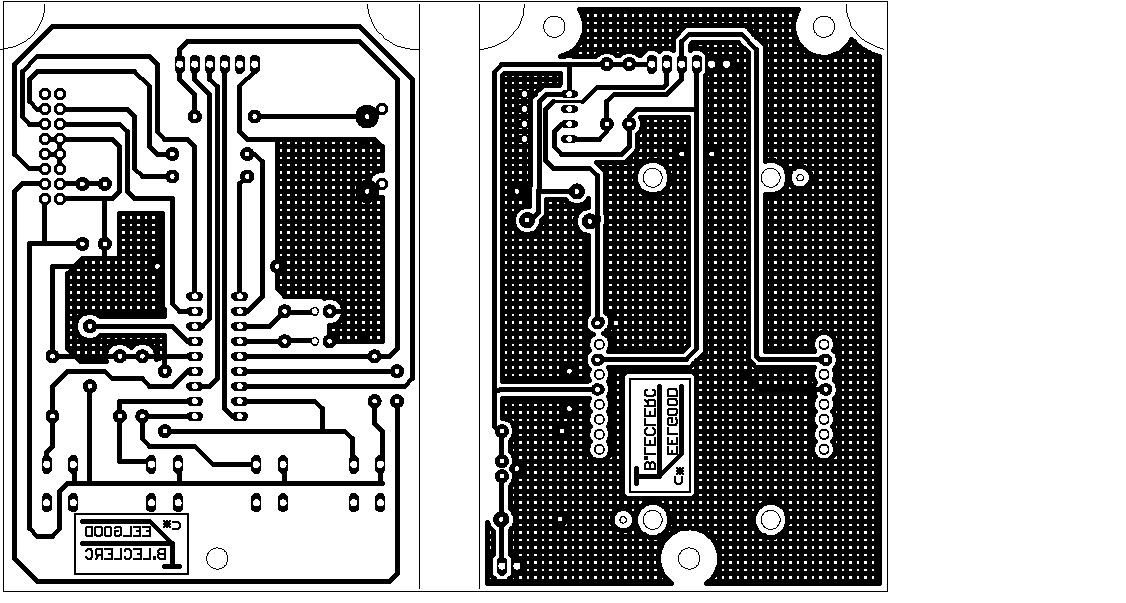

Le circuit imprimé:

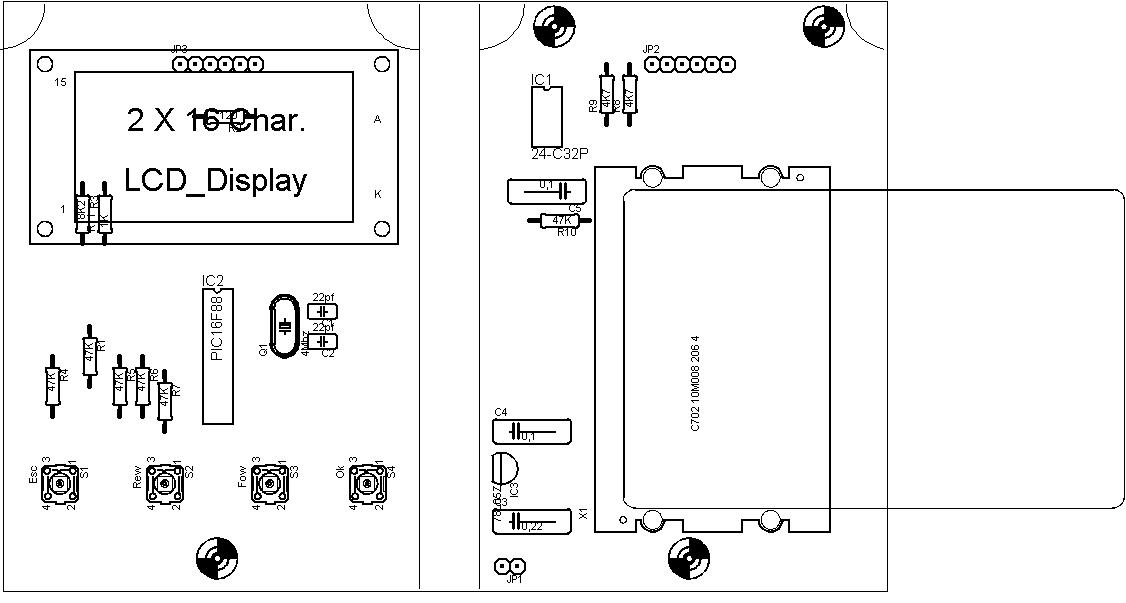

Le circuit imprimé est réalisé en deux morceaux, simple face, qui se connectent l'un sur l'autre par les connecteurs JP2 / JP3 afin de se loger dans le boîtier adéquat. Attention lors de la soudure du connecteur mâle, il se soude, coté imprimé du circuit, de la partie suppérieure.
