C'est dingue, ça mesure tout !

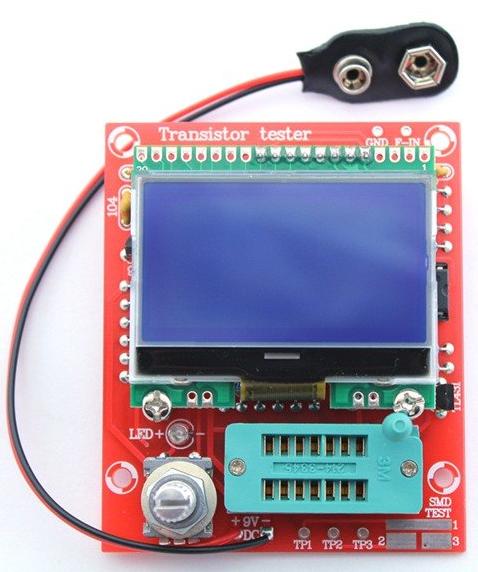

          Je vais dire comme les filles : "j'ai trouvé chez Banggood, un petit truc qui me va à ravir !" A ce prix là, et au regard de ses possibilités, on peut dire "trouver". En effet pour un billet de 13,71 Euros, voici votre atelier équipé d'un testeur universel de composants. Le tout arrive en kit mais ne présente aucune difficulté de montage. Une vidéo relativement bien faite, vous montre toute la séquence de câblage:

https://www.youtube.com/watch?v=cvPgaKA1kW4

Voici ce que ça sait faire:

Mesure de :

• résistances 0.1 Ohm à 50 Mohms
• condensateurs 25pF à 100 000 µF (Valeur, tolérance et ESR)
• inductances 0.01mH à 20H (valeur et résistance DC)
• diodes (polarité et chute de tension)
• transistors bipolaires (détection automatique du type NPN, PNP, du brochage, du gain, de la tension de fonctionnement,etc)
• transistors Mosfet (détection automatique canal N, canal P, du brochage, du gain, présence de diode drain/source, de la tension de fonctionnement, etc)

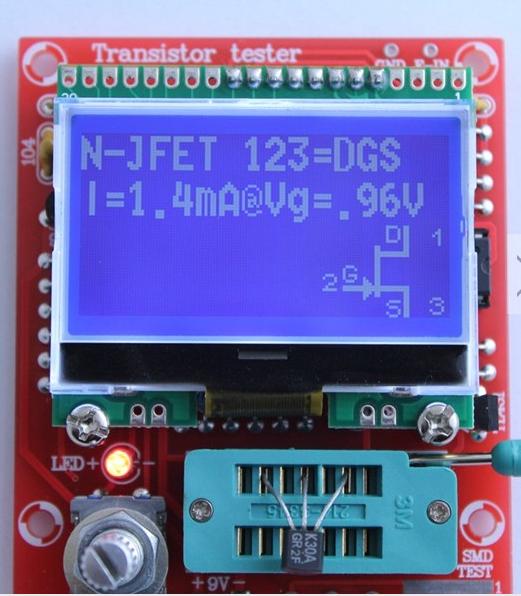

• transistors effet de champ (détection automatique du brochage, du gain, de la tension de fonctionnement, etc)
• Thyristors (brochage)
• Led (polarité et chute de tension)

Mais aussi:

• Générateur de signaux carrés de 1Hz à 2MHz par sauts

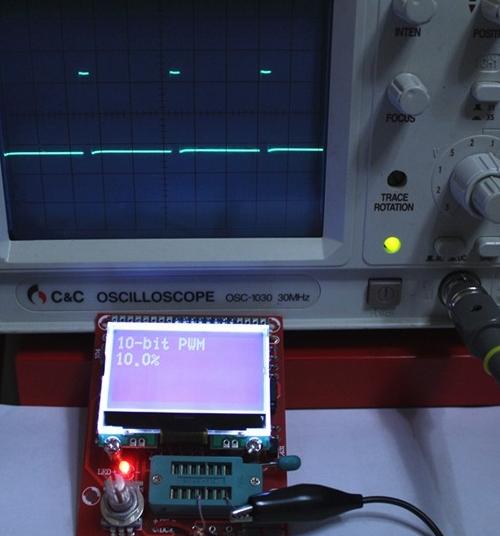

• Générateur de signaux PWM de 1% à 99% (Ex.:test de servomoteurs de radiocommande)...
• Fréquencemètre de 1Hz à 25KHz

      Une vidéo bien complète vous présente les possibilités de l'objet :

https://www.youtube.com/watch?v=EhRwuYe5qFE

Pour conclure:

      Voici un petit appareil qui devrait trouver place dans le labo de chacun, à la vue des services rendus. Certe, il n'a pas le tampon du service des "poids et mesures" mais ce n'est pas son but non plus . Et pour 14 balles, t'as plus rien maintenant !

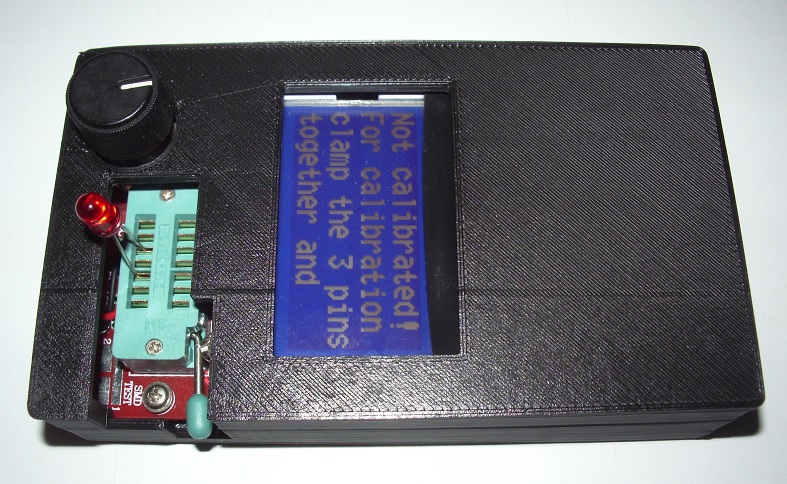

      Cet outil fabuleux est encore mieux dans le labo s'il est protégé ...je mets donc à disposition tout une série de fichiers pour impression 3D, au cas où vous souhaiteriez protéger votre appareil ...

M12864box (176.47 Ko)

      Et pour ceux qui veulent adapter les fichiers originaux avec DesignSpark Mechanical, je les joints ci-dessous ....

Gm328 (110.88 Ko)
