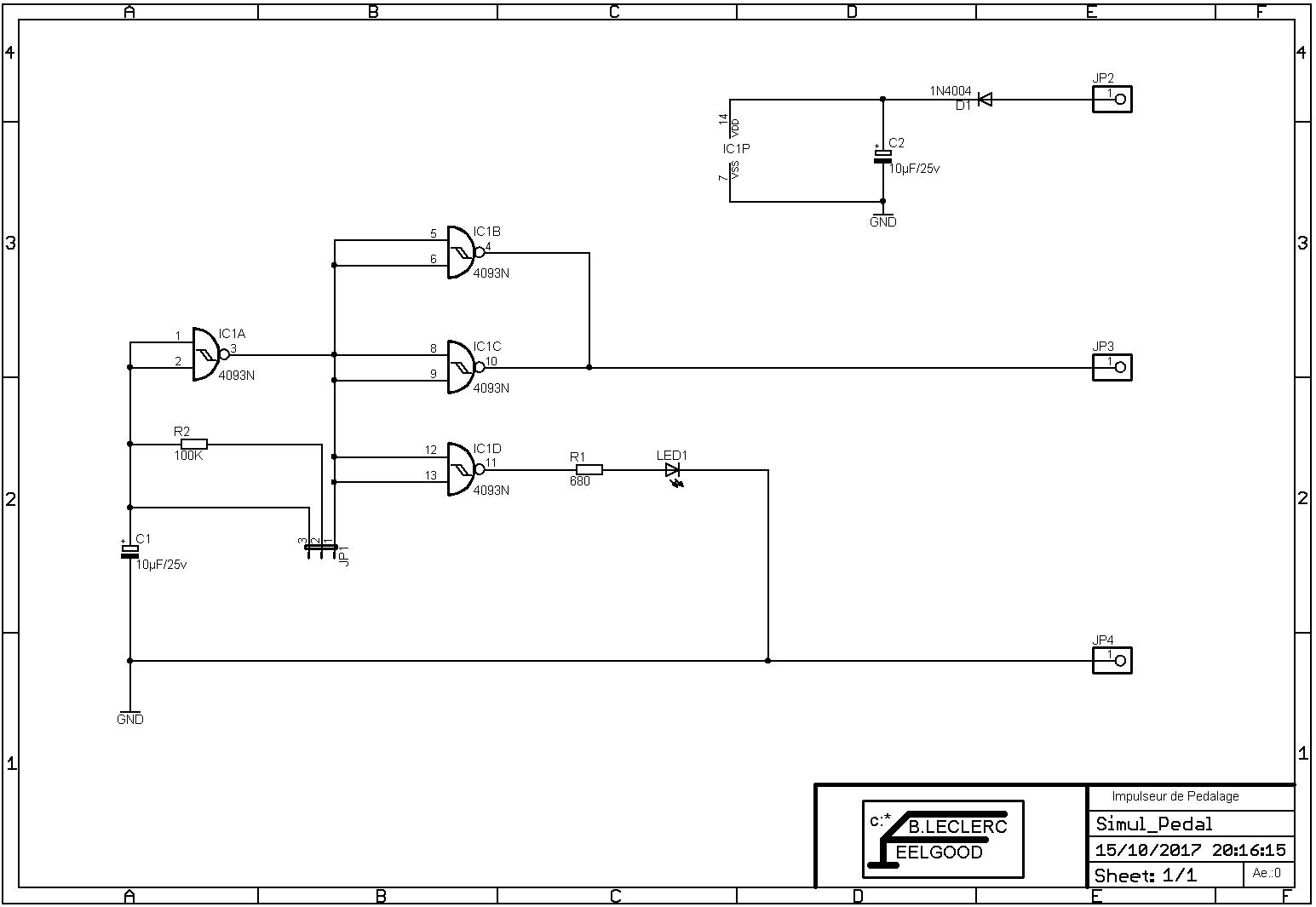

Le schéma :

Un classique inverseur triggerisé CD4093 monté en monostable charge et décharge un condensateur de 10 µF/25v (C1) à travers une résistance de 100K (R2) me délivre une impulsion toute les 0,7 secondes . Celles-ci sont épurées et amplifiées par les deux cellules IC1B IC1C pour être envoyées vers l'onduleur. IC1D pilote une led, limitée en courant par la résistance de 680 ohms (R1),qui nous renseigne sur le bon fonctionnement du montage . Un jumper est prévu pour ceux qui seraient tentés par une extension remplaçant la résistance R2 par un potentiomètre. L'alimentation de 5 volt est fournie par le convertisseur de fréquence, séparée du reste par une diode 1N4004 et re-filtrée par un électrochimique de 10µF/25v (C2).

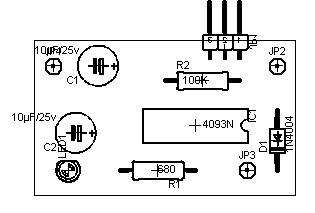

Le circuit imprimé:

Lors du montage du circuit dans la boite du convertisseur (si, si, il y a de la place ) prévoir un mini boîtier ou de la gaine thermo pour assurer l'isolation de l'ensemble du circuit .

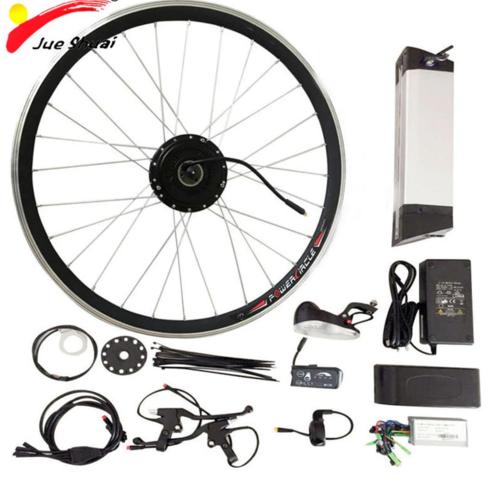

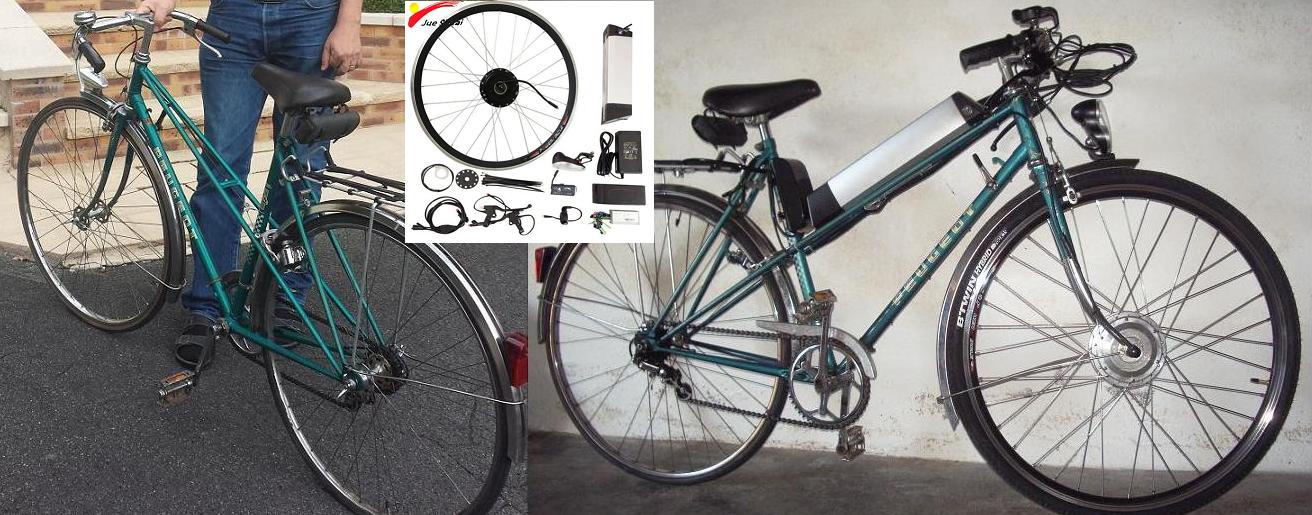

La composition du kit :

1) 1 * Roue avant Motorisée (250 W-500 W Brushless avec Moteur À engrenages)
2) 1 * Batterie (36 V 10Ah Batterie Au Lithium)
3) 1 * Chargeur de batterie au lithium
4) 1 * capteur de Vitesse et disque magnétique plat

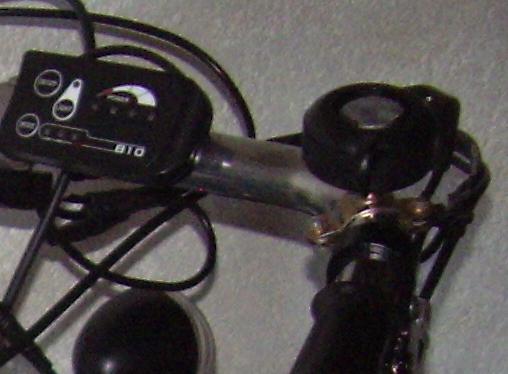

5) 1 * Tableau de bord à LED ou LCD
6) 1 * Boîte de contrôleur
7) 1 * Faisceau de câble étanche
8) 2 * Leviers de freins avec interrupteur d'arrêt
9) 1 * Pouce ou poignée de commande
10) 1 * Contrôleur
11) 1 * Phare
12) Autres Accessoires
